🛠️ Transmission d’un couple par pression hydraulique : vérin linéaire + bielle vs vérin rotatif
Pour générer un couple de rotation via l’hydraulique, deux mécanismes principaux sont employés :
L’association vérin linéaire et bielle Cette solution souffre de plusieurs contraintes physiques. Le couple restitué manque d’homogénéité : il fléchit selon la chambre sous pression et s’annule complètement lorsque les points d’ancrage s’alignent. La course est également bridée sous le seuil des 180°. Pour pallier ces dissymétries, il faut recourir à des vérins double tige ou doubler les équipements, ce qui alourdit considérablement l’encombrement. Enfin, la tige reste le maillon faible : exposée à la pollution, aux chocs et au flambage, elle représente une cause fréquente de panne en atelier.

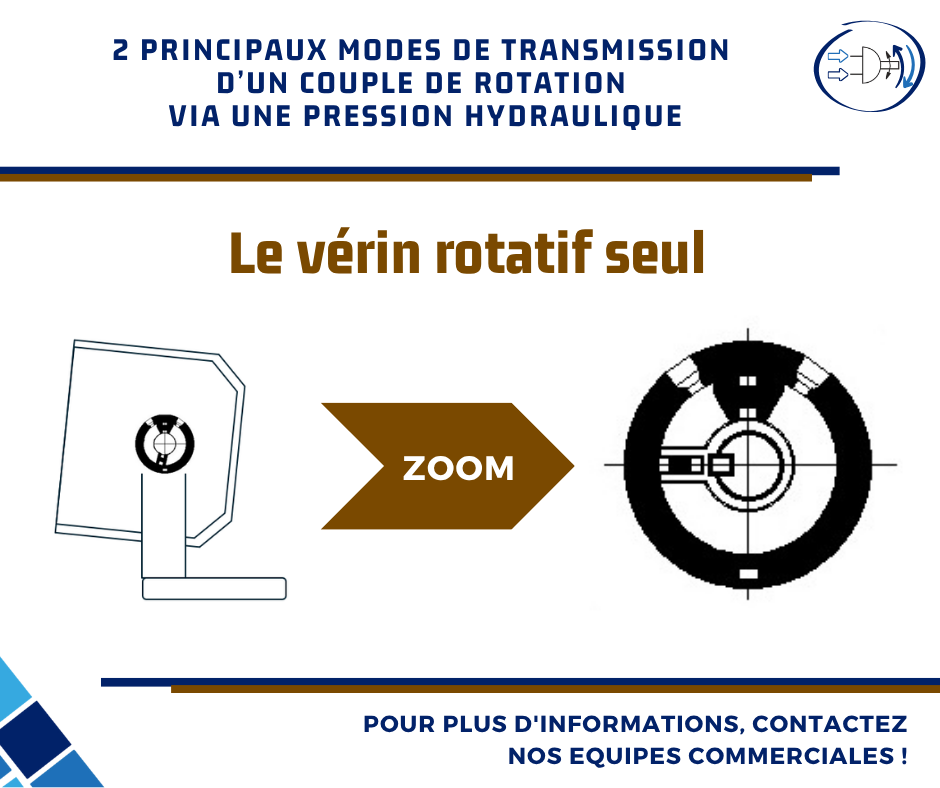

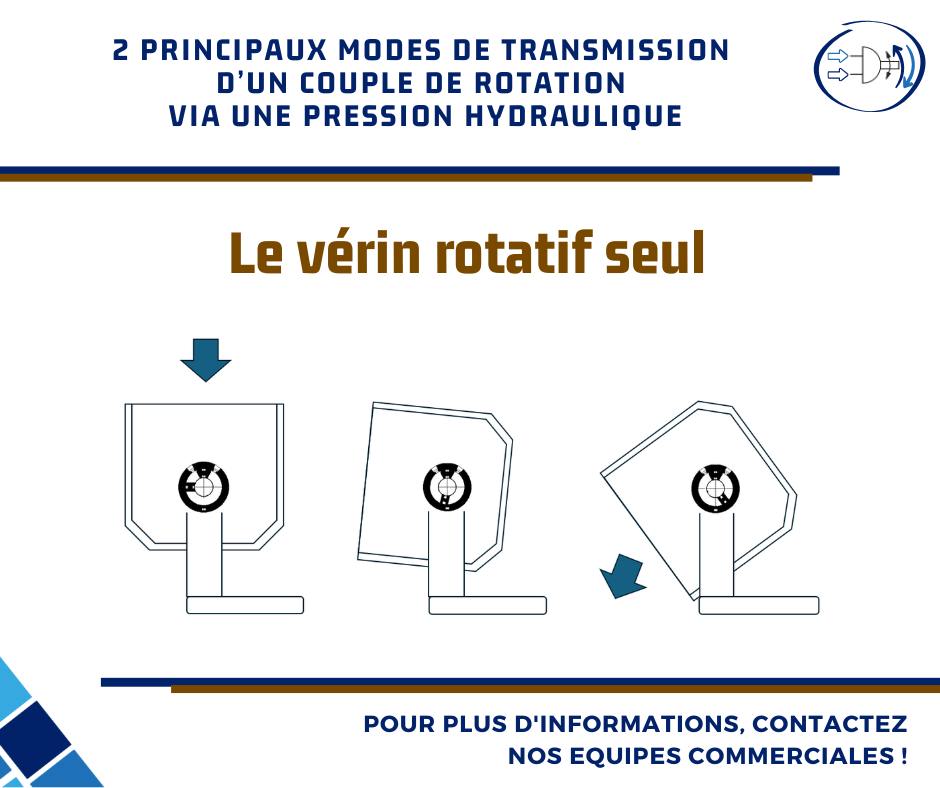

L’alternative du vérin rotatif Directement connecté à l’application, le vérin rotatif garantit un couple parfaitement régulier sur l’ensemble du balayage angulaire (jusqu’à 360° et au-delà). Ne laissant dépasser aucun composant mobile en dehors de son axe de transmission, il isole le mécanisme des chocs extérieurs tout en réduisant les zones de pincement ou de danger pour les techniciens.
